Сучасні серверні материнські плати мають можливість контролювати свій “живий” стан через спеціальний сторожовий таймер (Watchdog timer).

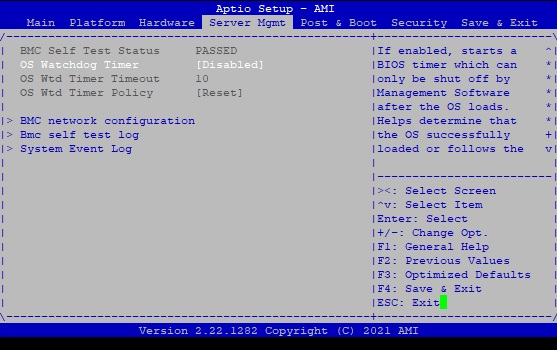

Налаштування Watchdog Timer у BIOS.

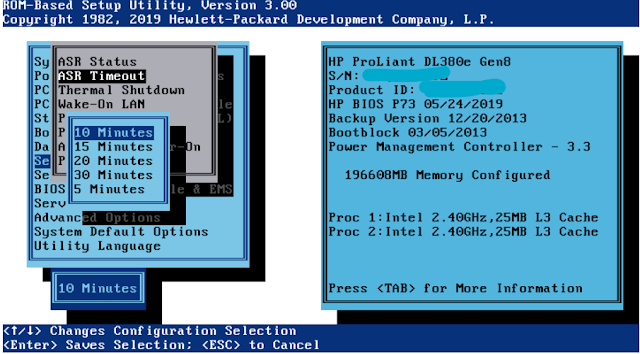

WatchDog Timer HP server

Принцип його простий - запускається таймер з певним початковим значенням, на рівні BIOS спеціальної материнської плати (BMC), і  якщо значення таймеру досягне значення 0 сек., тоді виконається певна дія.
Ці  дії можуть бути: перезавантажити материнську плату - reset, вимкнути живлення - power off,  або вимкнути та ввімкнути живлення послідовно - power cycle.

Налаштування

Є старенький сервер HP ProLiant DL380e Gen8 з iLO 4 (HPE Integrated Lights-Out 4).

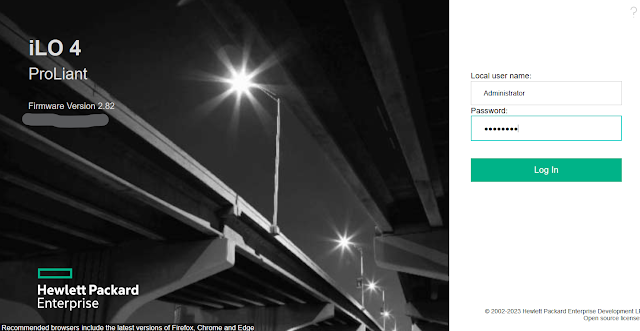

iLO 4 ProLiant HP server

На сервері встановлено систему ‘Proxmox’. Тому я можу виконувати в консолі unix команди, та встановлювати пакунки.

Встановлюю: ipmitool за допомогою apt.

Тепер можу прочитати поточні значення сторожового таймера:

# ipmitool mc watchdog get
Watchdog Timer Use:     SMS/OS (0x04)
Watchdog Timer Is:      Stopped
Watchdog Timer Actions: No action (0x00)
Pre-timeout interval:   0 seconds
Timer Expiration Flags: 0x00
Initial Countdown:      300 sec
Present Countdown:      0 sec

Щоб встановити дію та нові значення для таймера з консолі, можна скористатися публікацією: How to use ipmitool command to set BMC watchdog timer ?

# ipmitool raw 0x06 0x24 0x04 0x01 0x00 0x00 0x70 0x17
Watchdog Timer Use:     SMS/OS (0x04)
Watchdog Timer Is:      Stopped
Watchdog Timer Actions: Hard Reset (0x01)
Pre-timeout interval:   0 seconds
Timer Expiration Flags: 0x00
Initial Countdown:      600 sec
Present Countdown:      0 sec

Де # ipmitool raw 0x06 0x24 0xWW 0xXX 0x00 0x00 0xYY 0xZZ
0xXX: WDT action mode


WDT action

0xYY 0xZZ: Встановити початкові значення для сторожового таймера BMC


WDT Timer

Timer проміжок від 0.1(0X0001) до 6553.5(0XFFFF) секунд, де одиниця виміру - 0.1 секунди.
600 sec: 6000 DEC (0.1 sec) = 1770 HEX = 0x70 0x17

Приклад роботи

Таким чином команда, налаштує таймер на 10 хвилин, і з дією перезапустити сервер.

ipmitool raw 0x06 0x24 0x04 0x01 0x00 0x00 0x70 0x17

Для того щоб показати що сервер працює за допомогою cron ми раз на хвилину запускаємо команду по скиданню таймера до початкових значень та перезапуску.

# ipmitool mc watchdog reset
# ipmitool mc watchdog get
Watchdog Timer Use:     SMS/OS (0x44)
Watchdog Timer Is:      Started/Running
Watchdog Timer Actions: Hard Reset (0x01)
Pre-timeout interval:   0 seconds
Timer Expiration Flags: 0x00
Initial Countdown:      600 sec
Present Countdown:      592 sec

Таким чином бачимо що таймер запущений і залишилось 592 секунди до перезавантаження сервера, якщо таймер не скинути.
