Придбав світлодіодну лінійку SMD 5730, 72LED, 12V IP20 with 3M скотч. Код товару 22472.

72 світлодіоди споживають 1.32А. 72/3=24 паралельних групи. В групі 3 послідовних світлодіоди. Одна група споживає 1.32А/24=55 мА.

Характеристики SMD 5730

  • Світловий потік :  45-50 Люмен
  • Потужність : 0,5 Вт
  • Робоча температура :  -40 до + 80 С
  • Номінальна сила струму : 150 мА
  • Напруга живлення: 3.1-3.3 В

Теоретичні  розрахунки

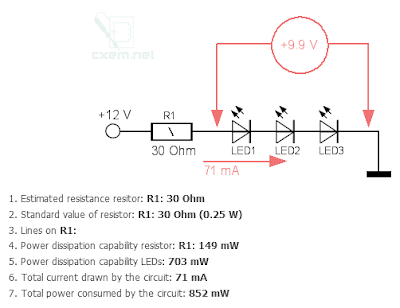

Теоретичний розрахунок на 12V

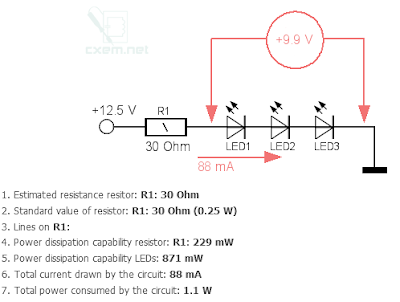

Теоретичний розрахунок на 12.5V

Висновки

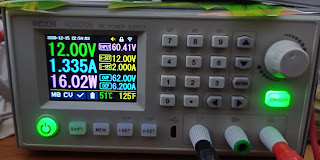

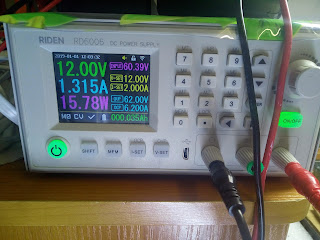

Біліше ніж за годину роботи на радіаторі лінійка нагрілася до 51С, сила струму збільшилася з 1.315А до 1.335А

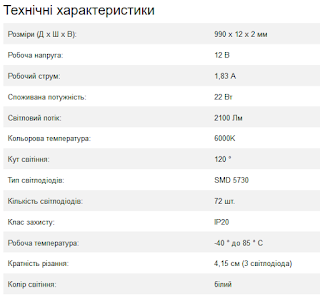

Схема споживає менше ніж заявлено 1.335А, а не 1.83А. Світить яскраво, але можливо менше заявленої характеристики.
Заміри освітлення зроблені, смартфоном, для відносних значень - 1060 Lux з відстані 0.6м.

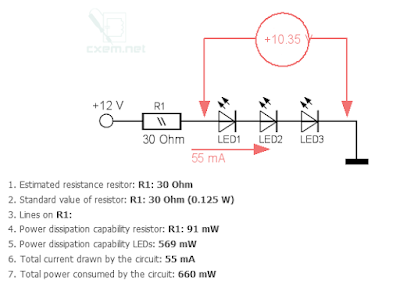

Для забезпечення силу струму в 55 мА, напруга падіння на світлодіод має бути 3.45V:


LED 3.45V
