Вийшла з ладу настільна лампа LIVAL почала мерехтіти люмінесцентна лампа G23.
Вирішив реанімувати по іншому - замінити люмінесцентну лампу на регулювальну сенсорним дотиком світлодіодну лампу зроблену власними силами.

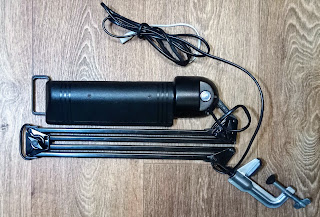

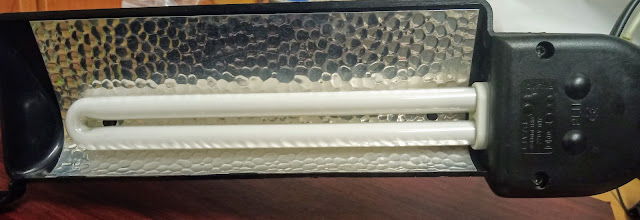

Оригінальна лампа LIVAL

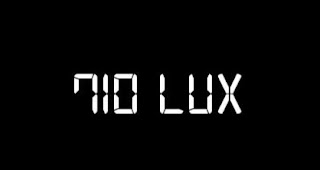

Замір освітлення оригінальної лампи смартфоном з відстані 0.5м.

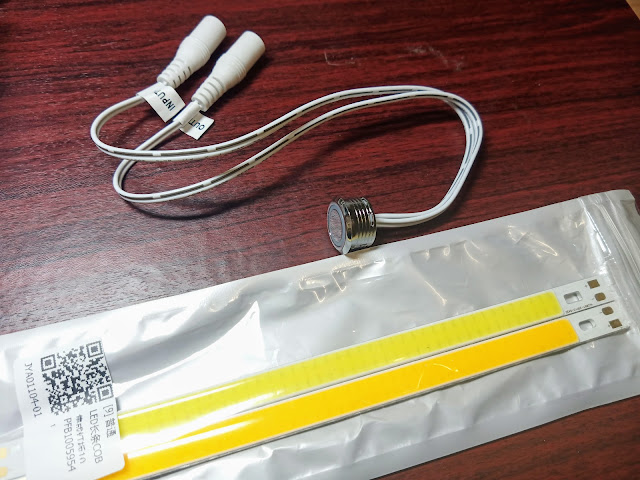

Матеріали для модифікації лампи в світлодіодну:


LED COB 10W, 12В. Теплий + холодний колір. Регулятор яскравості сенсорний

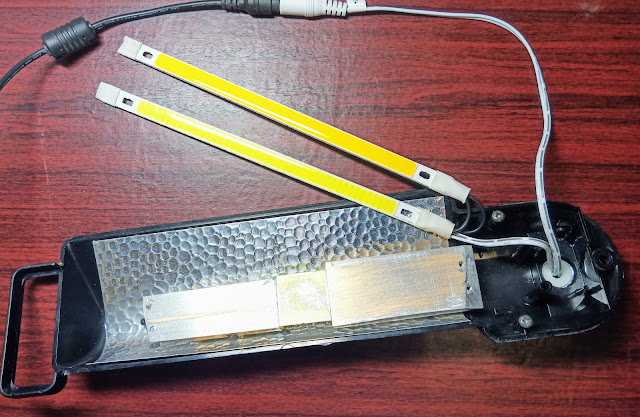

Встановлення радіаторів охолодження та монтаж схеми

Для забезпечення ефективного відведення тепла з LED COB, використав старі радіатори з відеокарти об’єднанні в групу. LED COB з’єднаються механічно з радіаторами через теплопровідну пасту.

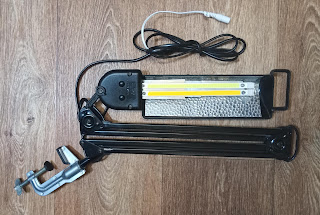

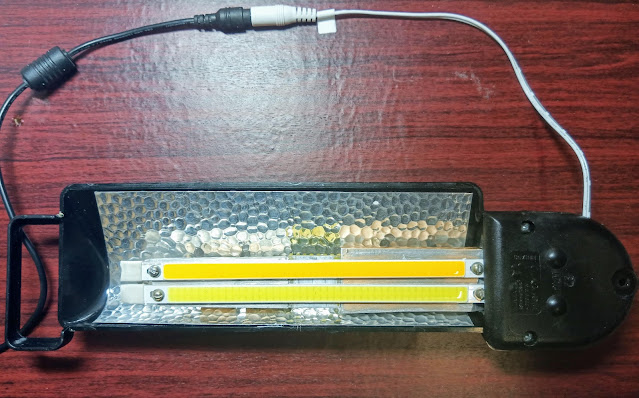

Зібрана лампа з використанням LED

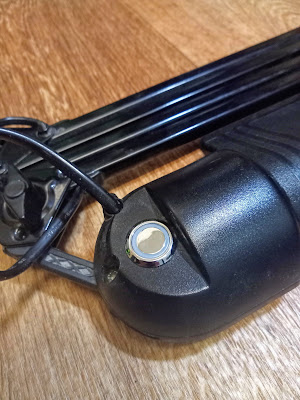

Сенсорна кнопка керування

Тестування

Замір яскравості смартфоном з відстані 0.5м.

Заміна лампи на світлодіодні збільшила значення з 710 до 3015 люкс, приблизно в  4 рази.

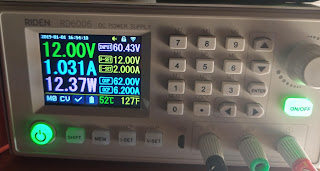

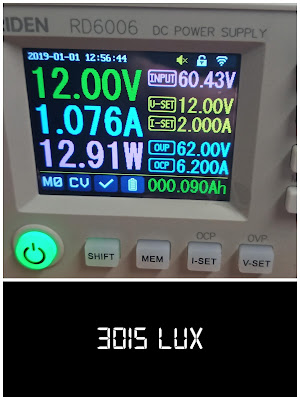

100% яскравість, ~3015 LUX, ~1.08A

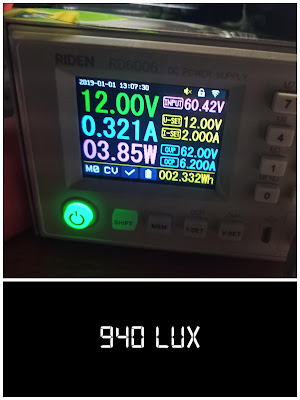

~50% яскравість, ~940 LUX, ~0.32A

Тестування на блимання, зйомки камерою смартфону:

На відео видно мерехтіння при регулюванні яскравості, про що можна сказати що використовується низька частота регулятора PWM і це не дуже добре для очей.

Тестування на температуру радіатора було виконане протягом 1 години, температура радіатора досягла значення 52С.


1 година роботи, температура радіатора 52С

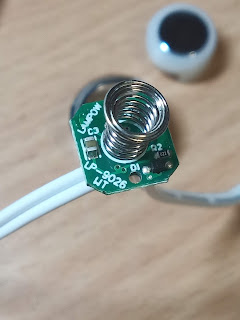

Сенсорний регулятор яскравості

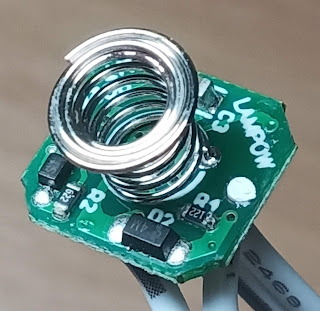

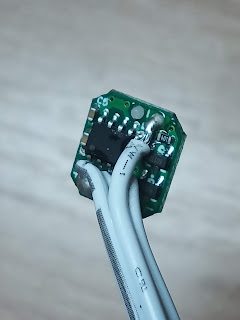

Я мав два регулятори LP-9026WT тому інший розібрав:

Особливість регулятора в тому що вхідний і вихідний роз’єм однаковий, і можна сплутати, що я і зробив ненароком. Хотів виміряти частоту PWM осцилографом. Тому другий регулятор LP-9026WT зараз не працює.

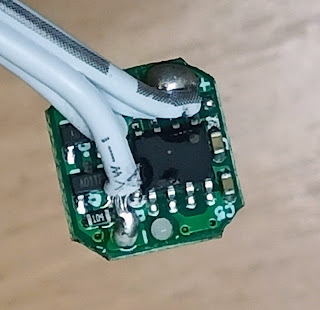

Можливо вийшли з ладу “N channel MOSFET” AO3400 (A01TF).

Але якщо низька частота PWM то мабуть краще знайду іншу плату з більш якісним PWM рішенням.
