Ввімкнення та аналіз з Алі: RF 433 MHz Remote Control Micro transmitter Module Mini (EV1527)

Придбав на Алі, модуль трансмітер RF 433 MHz (EV1527)

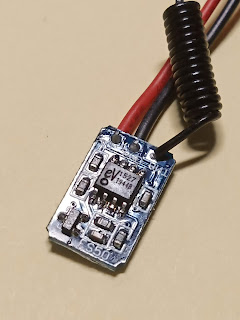

RF 433 MHz Remote Control Micro transmitter

Підключення та споживання

Підключення

Споживання за документацією

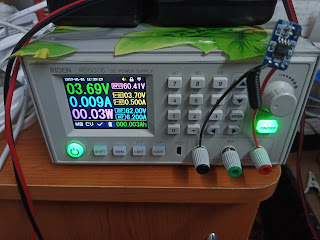

Споживання 3.7V, 9mA

Аналіз даних через RTL-SDR

Аналіз даних через RTL-SDR

rtl_433  -R30 -vv

time      : 2020-10-26 21:45:23
model     : Generic-Remote                         House Code: 17123
Command   : 164          Tri-State : Z00X1X01XXZ0
pulse_demod_pwm(): Generic Remote SC226x EV1527
bitbuffer:: Number of rows: 1
[00] {25} 42 e3 a4 80 : 01000010 11100011 10100100 1

rtl_433  -R30 -vvv

Pulse data: 25 pulses
[  0] Pulse:  101, Gap:  275, Period:  376
[  1] Pulse:  282, Gap:   89, Period:  371
[  2] Pulse:   98, Gap:  274, Period:  372
[  3] Pulse:   98, Gap:  273, Period:  371
[  4] Pulse:   99, Gap:  274, Period:  373
[  5] Pulse:   98, Gap:  274, Period:  372
[  6] Pulse:  284, Gap:   88, Period:  372
[  7] Pulse:   98, Gap:  274, Period:  372
[  8] Pulse:  285, Gap:   89, Period:  374
[  9] Pulse:  283, Gap:   88, Period:  371
[ 10] Pulse:  284, Gap:   90, Period:  374
[ 11] Pulse:   98, Gap:  273, Period:  371
[ 12] Pulse:   98, Gap:  273, Period:  371
[ 13] Pulse:   98, Gap:  276, Period:  374
[ 14] Pulse:  283, Gap:   88, Period:  371
[ 15] Pulse:  284, Gap:   88, Period:  372
[ 16] Pulse:  286, Gap:   89, Period:  375
[ 17] Pulse:   97, Gap:  272, Period:  369
[ 18] Pulse:  285, Gap:   89, Period:  374
[ 19] Pulse:   98, Gap:  274, Period:  372
[ 20] Pulse:   98, Gap:  273, Period:  371
[ 21] Pulse:  284, Gap:   89, Period:  373
[ 22] Pulse:   98, Gap:  273, Period:  371
[ 23] Pulse:   98, Gap:  274, Period:  372
[ 24] Pulse:   98, Gap: 2861, Period: 2959

Як з’ясувалося отримав модель не таку як замовляв, прийшла без кварцового резонатора, тому частота пливе в залежності від напруги.

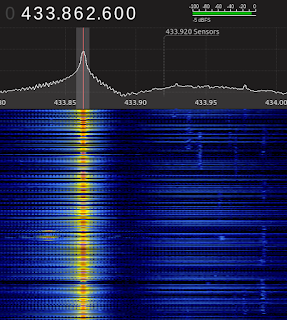

3V, 433.862MHz

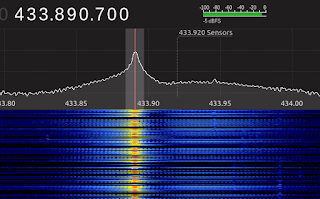

6V, 433.890MHz
