У мене є задача керувати зовнішньою електронікою тільки тоді коли ввімкнений телевізор. Електроніка невелика за споживанням така як:

  • блок живлення станції бездротових навушників
  • блок живлення медіа програвача на базі Android
  • світлодіодна лампа для заднього кольорового підсвічування

Тому спробував декілька шляхів розвитку, підключив електронне реле до роз’єму USB телевізора, і таким чином вмикалася електроніка. Але з’ясувалося що телевізор з часом подає живлення на USB роз’єм на короткий період 3-5хвилин, декілька разів на добу. І відповідно вмикалася електроніка, без явного вмикання телевізора з дистанційного пульта.

Наступним шляхом я додав таймер затримки ввімкнення реле, але з’ясувалося час вмикання буває різним, а робити завелику затримку не зручно у використанні.

Тому новим етапом стало використання системи підсвічування логотипу телевізора Samsung на його передній панелі. Додавши світлочутливий датчик який наглядає за ввімкненням системи підсвічування, на кшталт модуля оптичної пари в електроніці.


Підсвічування на панелі телевізора

До речі, функція підсвічування має керування у меню телевізора, і таким чином телевізор стає керованим контролером.

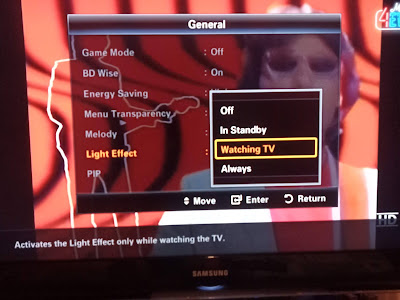

Керування режими підсвічування з меню телевізора

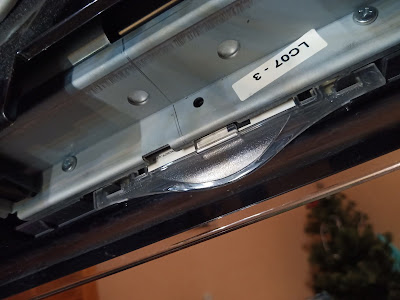

Система підсвічування з низу телевізора


Світло чутливий сенсор


Реле керування зовнішньою електронікою


Реле керування зовнішньою електронікою


Монтування світлочутливого сенсора на кришці


Після закривання кришки

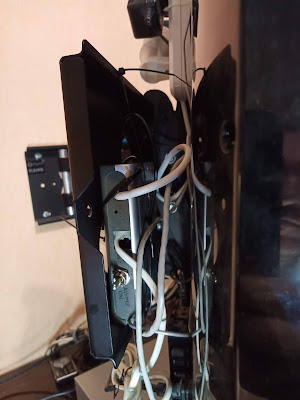

Підключена додаткова електроніка

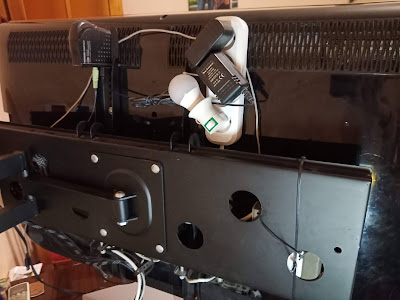

Закріплення на задній стороні телевізора

 Результат роботи видно на відео:
