Оновив старенький але потужний роутер прошивкою від Ubiquiti
Був у розпорядженні роутер “TP Link TL-WA5110G High Power” котрий майже сумісний з “TP Link TL-WA5210G”, а той у свою чергу сумісний з Ubiquiti NanoStation2.
Технічні характеристики Ubiquiti Nanostation 2:
| процесор: | Atheros AR2315 MIPS 4KC 180 MHz |
| RAM: | 16 MB SDRAM |
| Flash: | 4 MB |
| роз’єми: | 1 × 10/100 Base-TX Ethernet 1 × RP-SMA для антени |
| стандарт: | 802.11b / g (airMAX client) |
| Потужність передавача: | до 400 мВт |
| ОС: | AirOS ™ v4 |
| Робочі частоти: | 2400-2483 MHz (2312-2484 MHz compliance test country) |
| Посилення антени: | 10 дБі |
| спрямованість: | 60 ° × 30 ° |
| поляризація: | подвійна |
| відстань: | до 15 км (заявлено виробником) |
| розміри: | 264 × 80 × 30 мм |
| вага: | 400 г |
| корпус: | Пластик, УФ захист, для зовнішнього використання |
| Споживання (макс.): | 4 Вт |
| Електроживлення: | 12 В, 1 А, POE-адаптер в комплекті |
| Спосіб електроживлення: | Passive Power over Ethernet (pairs 4,5+; 7,8 return) |
| Робоча температура: | від -20 ° C до + 70 ° С |
| Вологість: | від 5% до 95%, конденсат допустимо |
Технічні характеристики TP Link TL-WA5110G:
| процесор: | Atheros AR2315 MIPS 4KC 180 MHz |
| RAM: | 16 MB SDRAM |
| Flash: | 2 MB |
TL-WA5110G
Після оновлення flash пам’яті роутера “TP-Link TL-WR841ND” з 4 до 8Mбіт, у мене вивільнилась пам’ять на 4Mбіт (Winbond 25Q32).
Тому я використав прошивку (FULLDUMP) від Ubiquiti NanoStation2 за матеріалом “AirOS на TP-Link TL-WA5210G”, підправив MAC адреси HEX редактором “FRHED” (тільки три останні байти для LAN та WiFi модуля відповідно від свого обладнання [x03F060 …]), та записав до флеш пам’яті “Winbond 25Q32” програматором “CH341A”.
Після чого замінив флеш пам’ять з 2 Мбіт на 4Mбіт Winbond 25Q32 на платі роутера за допомогою фена та паяльника.
Система запрацювала - airOS v4.0.1 (192.168.1.20 ubnt/ubnt).
Надалі завантажив останню версію airOS з сайту виробника (XS2.ar2316.v4.0.4.5074.150724.1340.bin - 2015-07-27), і оновив через інтерфейс airOS.

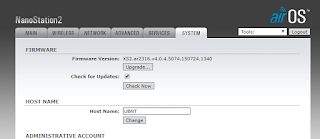

Nanostation2 v.4.0.4
Перед налаштуванням WiFi треба змінити ADVANCED-ANTENNA: Antenna Settings: Vertical.
До речі у свій час TP Link TL-WA5110G, TP Link TL-WA5210G мали сертифікати “Укрчастотнагляду”.
OpenWrt
Встановив з NanoStation2 інтерфейсу firmware file: openwrt-atheros-ubnt2-squashfs.bin з OpenWrt 10.03.1

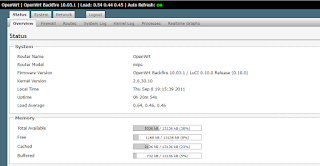

OpenWrt 10.03.1 у NanoStation2 (5210[5110]) (192.168.1.1)
Прошивка дозволяє роботу Multiple Wifi SSID і вони працюють.
Погравшись, повернувся до прошивки XS2.ar2316.v4.0.4.5074.150724.1340.bin за допомогою TFTP.
TFTP recover

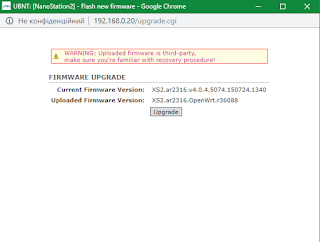

Встановив з NanoStation2 інтерфейсу firmware file: openwrt-atheros-ubnt2-squashfs.bin з OpenWrt 12.09.
NanoStation2 в OpenWrt 12.09
OpenWrt 12.09 у NanoStation2 (5210[5110]) (192.168.1.1)

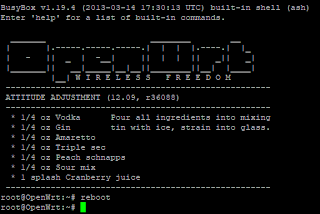

OpenWrt 12.09 у NanoStation2 (5210[5110]) SSH

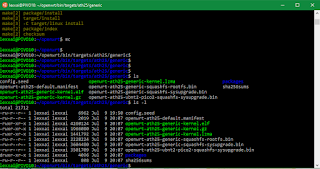

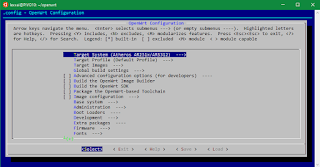

Для тестування запустив компіляцію “OpenWrt 18.06.4” для ath25 (AR231X/AR5312), Default profile, Luci, hostapd (full), wpad (full)
