Два роки тому я створив проект що контролює освітлення у туалетній кімнаті за допомогою ультразвукового сенсору.
Основа проекту ультразвуковий сенсор HC-SR04, котрий вимірює відстань, а програма аналізує умови і контролює вмикання або вимикання лампочки освітлення. Умови це: відкрити двері чи ні, присутня людина чи ні, і час. У схемі використано мікроконтролер PIC12F675.
Схема використовує “Green mode”, це коли не потрібні компоненти вмикаються тільки за потребою. Так ультразвуковий модуль працює коли  в тому необхідність. Навіщо шукати чорну кішку у темній кімнаті, а особливо коли її там не має.
Цей проект був реально застосований у туалетній кімнаті і весь час, був у тестовому режимі. Але до нього так звикли усі члени сім’ї що без нього вже не дуже подобається використовувати звичайну кнопку вмикання вимикання світла.

####

Попередньо були відео публікації тестування роботи схеми.

Без лампи.
Та з лампою.
Моделювалось відкриття дверей та присутність об’єкту.

####

Зараз подано доопрацювання

Бо інколи, сенсор не “бачить” людину і сенсор вимикає освітлення. Тому до схеми додано, кнопку з вбудованим світлодіодом. Ця кнопка повинна використовуватися коли спрацьовує не правильне визначення об’єкту у приміщені. Натиснувши її, коли вона мигає червоним кольором, ми даємо знати що людина присутня. Цей стан відключить логіку визначення присутності до тої пори коки двері не відчиняться.
Для економії проводів, і використання поточного схемного рішення, сигнал TRIG використовується як на передачу так і прийом.
Світлодіод кнопки, зазвичай, не встигає засвітитися  тому що довжина імпульсу TRIG має коротку довжину, 10 мс, що потрібна тільки для запуску процесу вимірювання відстані модулем HC-SR04. Якщо треба засвітити світлодіод  треба просто збільшити час сигналу TRIG, а вимірювання заборонити.
Програмне рішення не реалізовано поки що.


Схема сенсора з додатковою кнопкою “людина присутня”

Корпус

Корпус створений з передньої частини заглушки системного блока комп’ютера.

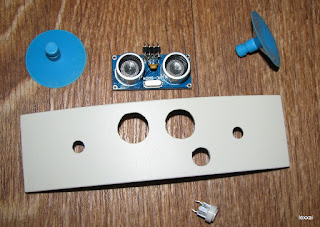

Отвори для деталей.


Фіксація деталей клеєм


У зборі.

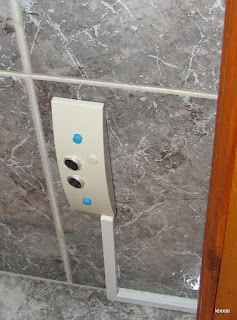

Встановлений сенсор

За період експлуатації з’ясовував що кахель у малому приміщені з паралельними стінами дуже негативно впливає на загальну роботу. За рахунок віддзеркалення.
Тому ультразвуковий сенсор встановлю обов’язково з вимушеним невеликим кутом встановлення.
Знайшов приблизну внутрішню схему модуля ультразвуковий сенсор HC-SR04:


Схема модуля ультразвуковий сенсор HC-SR04
