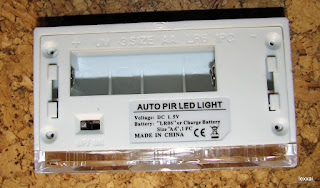

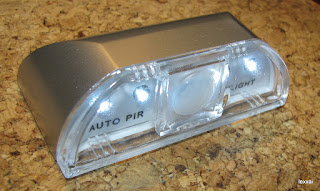

Замовив собі до меблевої шафи ось такий світильник світильник що працює від однієї батарейки AA на 1.5V, з датчиком руху (PIR D203S), і датчиком освітлення.

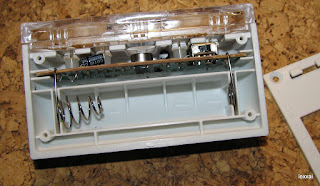

Сподобався і вирішив розібрати та подивитися начинку.

Ось і надаю вам до уваги теж ці світлини.

Схема використовує бустер для підвищення напруги,  підвищує з 1.5V до 3.3V.

Сила струму споживання у режимі очікування 0.2 mA, при роботі світлодіодів 70 mA.

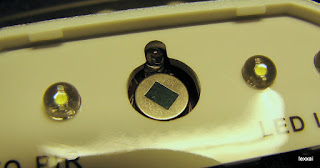

PIR D203S

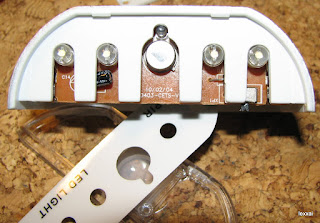

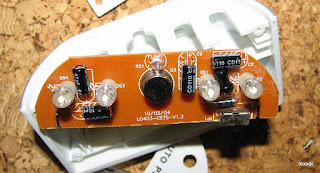

Плата LO403-CETS-V1.3

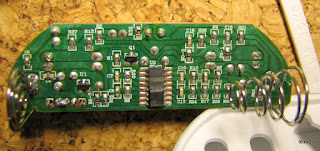

Маркування чіпа затерте.
